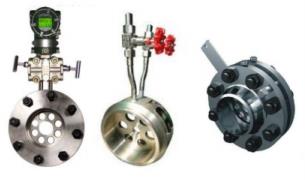

平衡流量计产品展示图:


平衡流量计
平衡流量计

概述:
PHL型平衡流量计对传统节流装置进行了较大的改进,具有平衡整流的特征。传统节流装置只有一个流通孔径,节流后使流体失去了好的状态;而平衡流量计有多个函数孔径,能较大限度地把流场平衡整流成理想流体,从而将差压式流量计的优势发挥的比较好。平衡流量计几乎适用于不同的流体测量,目前已经广泛应用到石油、化工、冶金、电力、水处理等行业。

工作原理:
平衡流量计是差压式流量仪表,其工作原理与其他差压式流量计一样,都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程就可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被较小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量。

产品特点:
1.线性度高、重复性好。平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大增加,使线性度比孔板提了5~10倍,重复性提了54%,为0. 15%,从其综合性能来看,平衡流量计属于流量计行列。5:1量程比时,线性度可达土0.3%;7:1量程比时,线性度可达土0.5% ;10:1量程比时,线性度可达土1.0%。
2.直管段要求低。平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大缩短了对直管段的要求其前后直管段一般为前3D后1D,小可以小于0.5D,从而省去大量直管段,比如昂贵的材料的管道。
3.减少永久压力损失。多孔对称的平衡设计,减少了紊流剪切刀涡流的形成,降低了动能的损失,在同样的测量工况下,与孔板相比减少了2.5倍的压力损失,从而节省了相当大的运行能量成本。
4.耐脏污不易堵。多孔对称的平衡设计,减少了紊流剪切刀和涡流的形成,从而大大降低了滞留死区的形成,确定脏污介质顺利通过多个孔,减小了流体孔被堵塞的机会。
5.需要配管的变化和相关仪表的改,比较适合全厂能源计量EMS改造中将孔板改为平衡流量计。
6.流量测量范围宽。根据试验结果,平衡流量计的性能,使其流速可以从较小到音速;其较小雷诺数可低于200,较大雷诺数大于107; β 值可选0.25~ 0.90。
7.长期稳定性好。由于其紊流剪切力的明显减小,大幅度降低了介质与节流件直接的摩擦,其β值长期保持不变,整个仪表无可动部件,因此可以长期保持稳定性。
8.可测高温高压介质。与孔板等节流装置- -样,工作温度压力取决干管道和法兰的材质,工作温度可达850C,工作压力可达42MPa。
9.可测复杂工况介质。由于其结构设计,使其具有的性能,它可以进气液两相,不同混合气体(如瓦斯、沼气、煤气等等)、低温气体(如LNG、液氮、液氧、液氩、液氢、液氯、液化乙烯、液化石油气等等)、气液两相介质(如湿气)、浆料、多相水流、震动水流、电磁干扰介质和双向流。

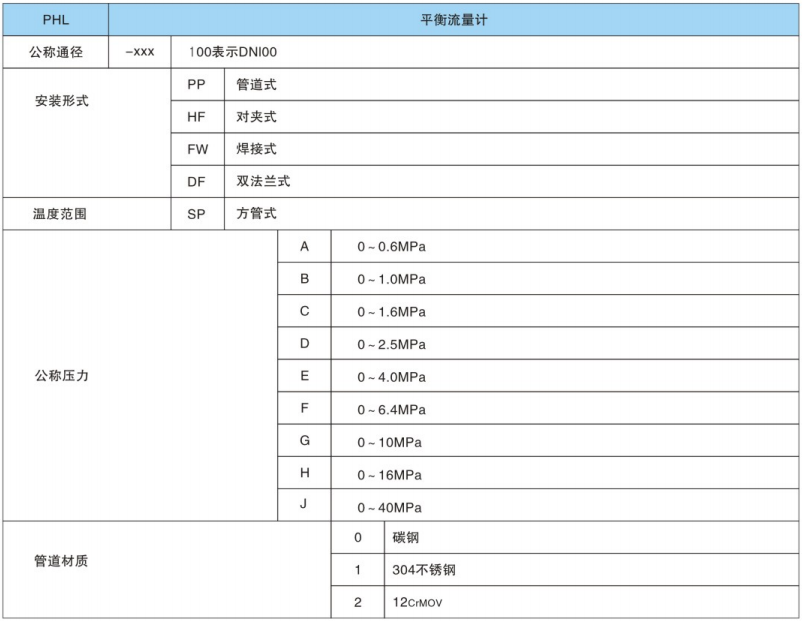

平衡流量计选型:
平衡流量计选型
