UHZ-158C型系列侧装式磁性液位计

2021/05/18 08:13:05

UHZ-158C系列磁性浮子液位计适用于开放或压力容器内的液体测量。该系列产品可以做到高密封.避免泄漏和在高温、高压、高粘度.强腐蚀性条件下全过程测量液位。...


联系浦卓

产品简介:


UHZ-158C系列磁性浮子液位计适用于开放或压力容器内的液体测量。该系列产品可以做到高密封.避免泄漏和在高温、高压、高粘度.强腐蚀性条件下全过程测量液位。无盲区、显示醒目、读数直观.测量范围大。
可选配液位开关,实现液位上下限报警和控制。
可选配液位变送传感器.将液位信号转换成二线制{4~20] mA标准信号,实现远距离检测.指示记录与控制。
该系列产品用于电力、石油.化工、冶金、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

结构原理:

液位计结构基于旁通管原理.主导管内的液位和容器设备内的液位G度一致,根据阿基米德定理,磁性浮子在液体中产生的浮力和重力平衡.浮子浮在液面上,当被测容器中的液位升降时.液位计主导管中的转浮子也随之升降.浮子内的磁钢通过磁耦合驱动指示器内的红白翻柱翻180°。当液位上升时.翻柱由白色转为红色,当液位下降时.翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际G度.从而实现液位的指示。

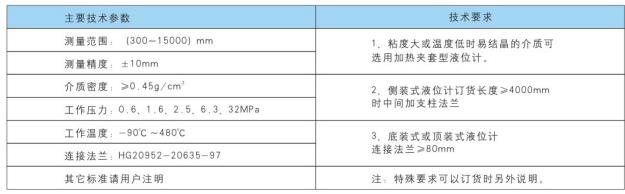

主要技术参数:

则量范围:300~15000mm:士10mm ,土16mm翻柱直径:10mm , 16mm
工作压力:≤2 . 5MPa (2. 5MPa以上可另行设计)
防腐型≤1.0MPa
介质密度:≥0 . 45g / cm'
介质密度差:≥0 .15g/ mR(测量界位)介质温度:-20+250c
介质粘度:≤0. 4Pa·S对于粘度大的介质或温
度低时易结晶的介质,可根据用户要求选用加热型夹套式液位计。
本公司出厂连接法兰尺寸:DN20.PN1. 0(公制管〉
连接法兰:采用化工1988年颁布的HG20592-20635-97法兰标准,若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在订货时注明。
对于高压型侧装式磁性液位计连接法兰采用HG20595-97带颈对焊连接法兰DN25、PN4.0密封面形式突面或凸面。
远传配套仪表的主要参数请参阅本公司选型资料有关内容。
如有要求可在订货时商洽。
特点:

UHZ-158C型系列侧装式磁性液位计特点

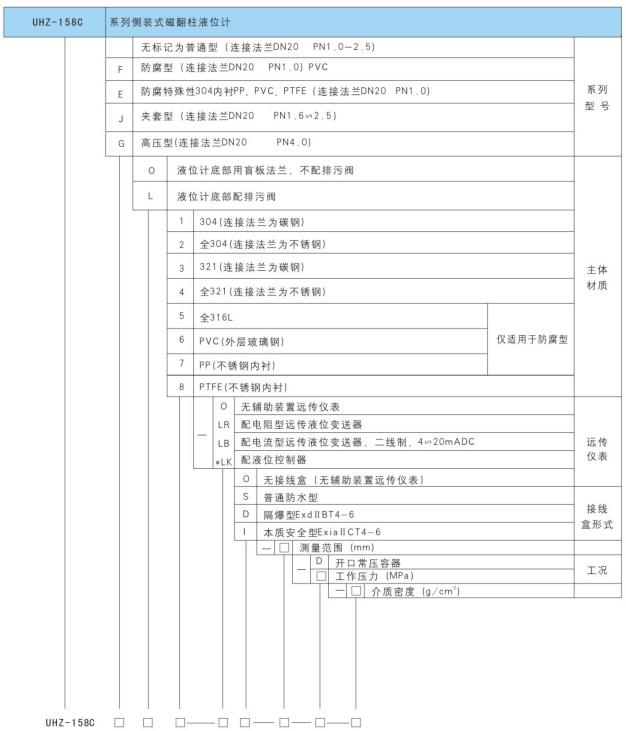

产品选型标记:
UHZ-158C型系列侧装式磁性液位计产品选型标记
※磁性液位控制器的选型见本选型资料中辅助装置【二】有关内容
