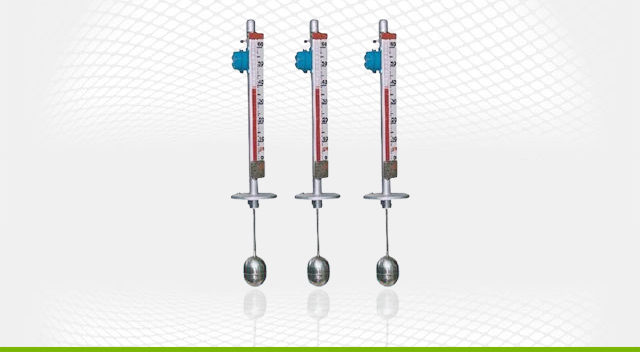

UHZ-158D型系列顶装式磁性液位计

2021/05/18 08:13:10

UHZ-158D型系列顶装式磁性液位计根据浮力原理和磁钢的磁性耦合研制而成.当被测容器内的液位升降时带动浮球,并通过与之相联的连杆上端的永久磁钢,经磁耦合传递到现场指示器。当液位上升时翻柱由白色转为红色...


联系浦卓

产品简介:


UHZ-158D系列顶装式磁性液位计是以浮球为测量元件通过与之连接的顶杆上端的磁钢将液位变化经磁性耦合传递到检测指示器.指示为翻柱形式.指示器可醒目地指示出液位G度。由于该液位计的现场指示部分与被测介质完全隔离.故具有液位指示清晰.观察方便、安全不受高压腐蚀性影响的特点。该液位计适用于地下槽、箱.池和容器及不宜侧面开孔容器的液位指示。
该液位计若配上本公司生产的远传配套仪表,可实现远距离指示.检测、记录与控制。


结构原理:

液位计根据浮力原理和磁钢的磁性耦合研制而成.当被测容器内的液位升降时带动浮球,并通过与之相联的连杆上端的磁钢,经磁耦合传递到现场指示器。当液位上升时翻柱由白色转为红色,当液位下降时,翻柱由红色转白色,指示器的红白分界处为容器内介质液位的实际G度,从而实现液位指示。

特点:

※在容器不适宜侧面开孔或观察液位不方便的情况下,在容器的上部和下部都可以安装液位计。
※适用于粘度较大的液体介质。
※观察指示器的方向可任意改变。
※其他特点和UHZ-158C系列侧装式磁性液位计相同。

主要参数:

测量范围:300~5000mm:±10mm ,土 16mm翻柱直径:10mm. 16mm工作压力:≤2.5Mpa
(2 . 5Mpa以上可另行设计)介质密度:≥0 . 45g / cm'
介质密度差:≥0 .15g/cm’(测量界面)介质温度:—20~ +250c
介质粘度:≤0. 4Pa , S环境振动:频率≤25Hz
振幅≤0 . 5mm
连接法兰:采用化工实施的HG20592un20635-97法兰标准.若采用其他标准(如GB、ANST.DIN等标准).请用户在订货时注明。
本公司出公司连接法兰的尺寸:DN100,PN1 . 0(公制管)
远传配套仪表的主要技术参数请参阅本选型资料中的有关内容。
如有要求可在订货时商洽。

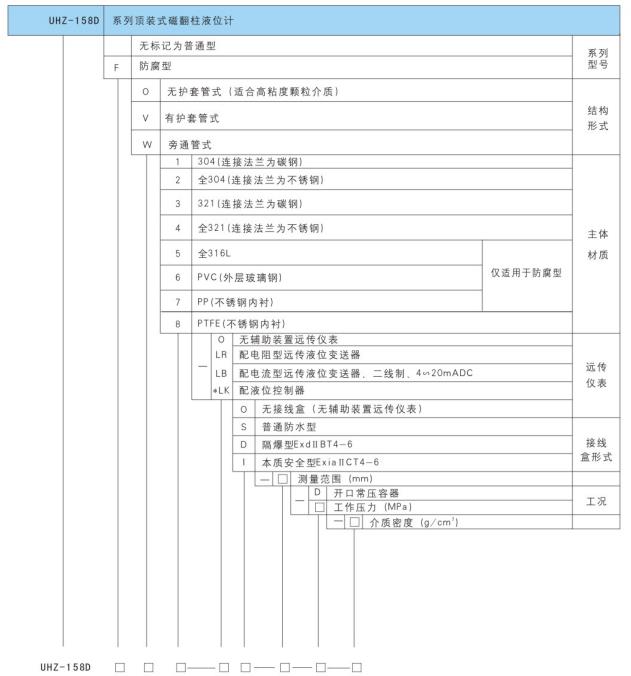

产品选型标记:
WSS系列双金属温度计型号命名

※磁性液位控制器的选型见本选型资料中辅助装置【二】有关内容
