UHZ-158S-UK系列插入式磁性液位控制器

2021/05/18 08:13:34

UHZ-158S-UK系列插入式磁性液位控制器输出液位的开关信号。产品与相应的电路配合,可用于石油、化工、纺织、印染、环保、民用建筑等各种敞口或密闭容器的液位控制和报警。...

产品简介：

UHZ-158S-UK系列插入式磁性液位控制器输出液位的开关信号。产品与相应的电路配合,可用于石油、化工、纺织、印染、环保、民用建筑等各种敞口或密闭容器的液位控制和报警。

特点：

※ 应用广、可适宜介质的液位控制。

※ 结构简单、安装方便、维修简易、价格便宜。

主要参数：

精业：±10mm

控制G度：3006000mm

连接法兰尺寸：DN100，DN80，PN1 . 0(法兰连接)

防爆标志-隔爆型：Exd lI BT46（仅限于24VDC)，本安型： Exia IICT4o6

控制接点容量：AC220V , 1A(阻性)；DC24V,0 . 5A

控制接点：5×10“次

控制接点数：1、2、3、4点之间任选(C过4点可在订货时注明)。

出线接口螺纹：M20×1 .5内螺纹。

结构原理：

利用磁性浮子随液位升或降,使传感器检测管内设定位置的干簧管开关动作，发出接点开(关）转换信号。

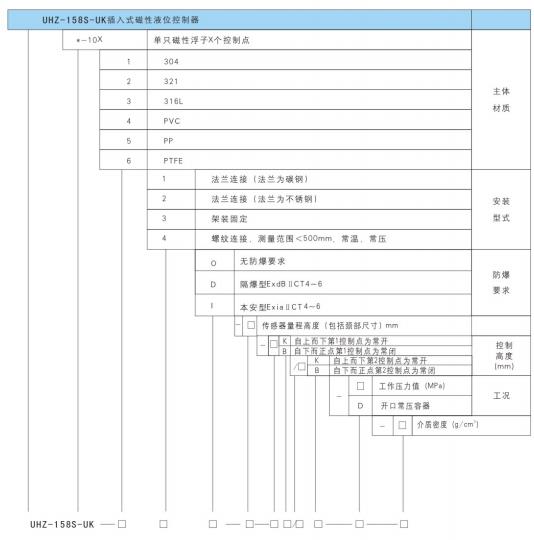

产品选型标记（表一）：

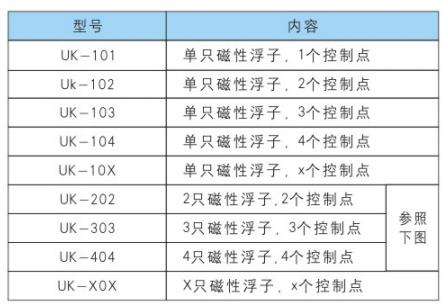

产品选型标记（表二）：

注，*10X为单只磁性浮子，X个控制点（如上．下限控制即为102，如上限、上上限、下限、下下限控制即为104），若X只磁性浮子X个控制点，选型标记应为XOX。（如202则表示为只磁性浮子、2个控制是点。）
