带温度变送器防爆热电偶(阻)

2021/05/18 08:19:14

带温度变送器防爆热电偶(阻)通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量生产现场存在碳氯化合物等爆炸物的-200℃~1300℃范围内液体、蒸汽和气体介质以及固体...


联系浦卓

应用

带温度变送器防爆热电偶(阻)通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量生产现场存在碳氯化合物等爆炸物的-200℃~1300℃范围内液体、蒸汽和气体介质以及固体表面温度。


特点:

1.二线制输出4~20mA,抗干扰能力强;
2.节省补偿导线及安装温度变送器费用;
3.安全;
4.冷端温度自动补偿,非线性校正电路;


工作原理:

防爆热电偶(阻)利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行防爆。
热电偶产生的热电势热电阻经过温度变送器的电桥产生不平衡信号,经放大后转换成为4~20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。

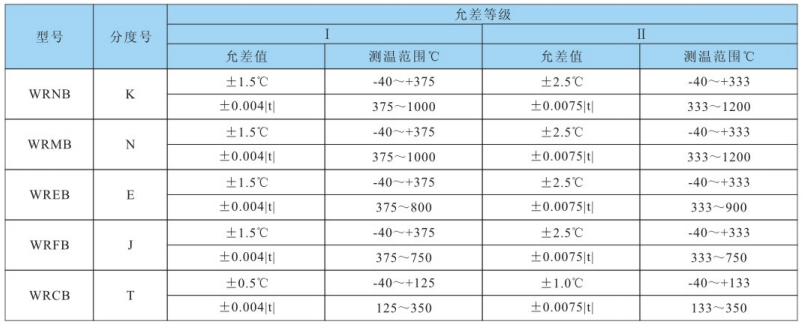

热电偶

热电偶

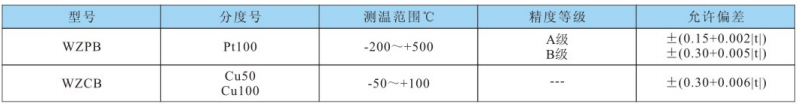

热电阻:
热电阻

输出信号:4~20mA,负载电阻250﹔传输导线电阻100 ;
输出方法:二线制
精度等级:温度变送器精度等级:0.1;0.2;0.5
                  显示器精度等级:
                  模拟指示式2.5级
                  数字显示式1 .0级
供电电源:24V.DC士10%
防护等级:IP65
防爆等级:隔爆型:dII BT4,d II CT5,d II CT6
                  本质安全型:ia II CT6
绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50M Q;
热响应时间:当温度出现阶跃变化时,仪表的电流输出信号变化到相当于该阶跃变化的50%所需的时间,通常以t 0.5表示当温度变送器的阶跃响应稳定时间不超出热电偶(阻)热响应时稳定时间t 0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间;
                     当温度变送器的阶跃响应稳定时间不超出热电偶(阻)热响应稳定时间 t 0.5二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;
基本误差:仪表的基本误差应不超过有热电偶(阻)和温度变送器基本误差的合成误差。

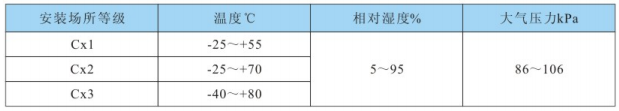

工作环境
              工作环境

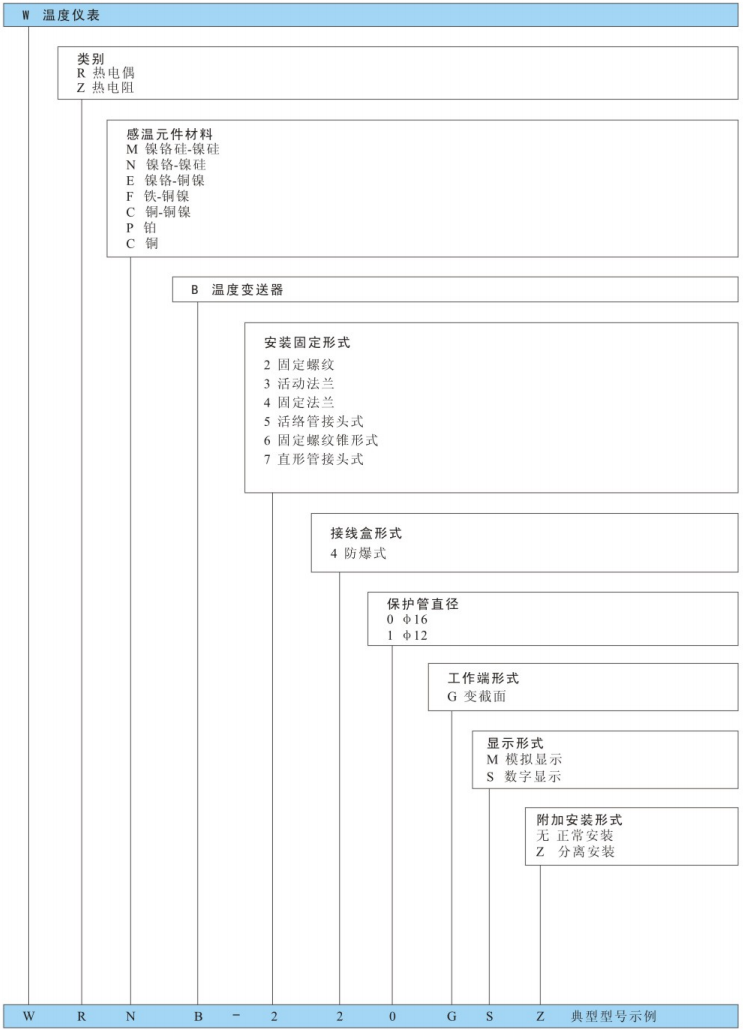

型号命名方法:
型号命名方法
