压力变送器与温度变送器的区别

2025-08-11 09:36:00
本文关键字：压力变送器，压差变送器，液位变送器，电磁流量计，质量流量计，涡街流量计，液位计，上海浦卓测控技术有限公司

在工业自动化领域，压力变送器和温度变送器是两种常见的测量设备，它们虽然都能将物理量转化为电信号，但在测量对象、工作原理和应用场景上有着明显区别。了解这些差异，能帮助我们在实际应用中正确选择和使用，确保工业生产的精准控制。

一、定义：测量对象的本质不同

压力变送器专注于测量液体、气体或蒸气的压力。它就像工业系统中的 “压力感知器”，能捕捉管道或容器内流体的压力变化，并将这些看不见的压力信号转化为 4-20mA、0-5V 等标准电信号，传输给控制系统，实现远程监控和调节。在石油开采的输油管道、化工反应的高压釜中，都能看到它的身影，为设备安全运行提供压力数据支持。

温度变送器则是 “温度监测员”，主要用于测量物体的温度。无论是化学反应中的物料温度，还是食品加工中的环境温度，它都能将温度信号转换为标准电信号输出。在化学合成车间，它确保反应温度在合理范围；在食品加工厂，它守护着生产环境的温度达标，是保障产品质量的重要设备。

二、工作原理：截然不同的感知方式

压力变送器的工作原理分为机械和电子两种。机械方式借助弹性元件（如波登管、波纹管），当压力作用在这些元件上时，它们会发生位移或变形，就像用手按压气球，气球的膨胀程度反映了力度大小。这种机械变化通过特定结构传递给电位器等电气元件，最终转化为电信号。电子方式则更直接，利用压阻效应、压电效应等，让压力变化直接改变元件的电学特性，比如压阻式传感器，压力会使其内部电阻发生变化，通过电路就能将这种变化转化为可测量的电信号。

温度变送器的工作原理基于物质的热特性。热阻检测器（RTD）利用金属电阻随温度变化的特性，就像金属丝受热后电阻会增大，通过测量电阻变化就能知道温度高低。热电偶则是利用两种不同材料的导体组成回路，当两端存在温度差时，会产生微小的电动势，这种电动势与温度差相关，从而实现温度测量。半导体温度传感器则依靠半导体材料的电阻率随温度变化的特性，灵敏度高，适用于精度要求较高的场景。

三、集成温度变送器：紧凑高效的温度测量方案

集成温度变送器是温度变送器的一种特殊形式，结构紧凑，由测温探头和两线制固态电子单元组成。测温探头（热电偶或热敏电阻）直接安装在接线盒中，形成一个整体模块，分为热敏电阻和热电偶两种类型。

热阻温度变送器内部包含多个功能单元，热阻感知温度后产生电阻信号，经过转换放大，再通过线性电路补偿温度与电阻之间的非线性关系，最后通过 V/I 转换电路输出 4-20mA 的恒流信号，这个信号与被测温度呈线性关系，便于控制系统解读。

热电偶温度变送器则有更复杂的电路单元，它先对热电偶产生的热电势进行冷端补偿和放大，再通过线性化处理消除非线性误差，最终转换为 4-20mA 电流信号。为防止热电偶断线导致事故，它还配备断电保护电路，当热电偶断裂或连接不良时，会输出特定电流值（如 28mA），切断仪器电源，保障安全。

集成温度变送器的优势明显，结构简单节省导线，输出信号大且抗干扰能力强，模块坚固能抗震防潮，还具备反接保护和限流保护功能，运行可靠。其输出的 4-20mA 信号可与微机系统或常规仪器配合，还能根据需求制成防爆或防火型，适应特殊环境。

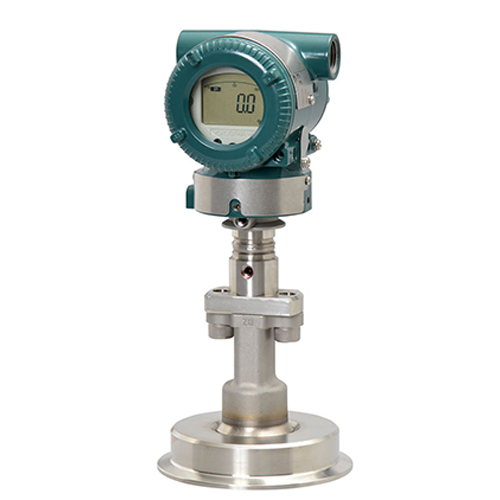

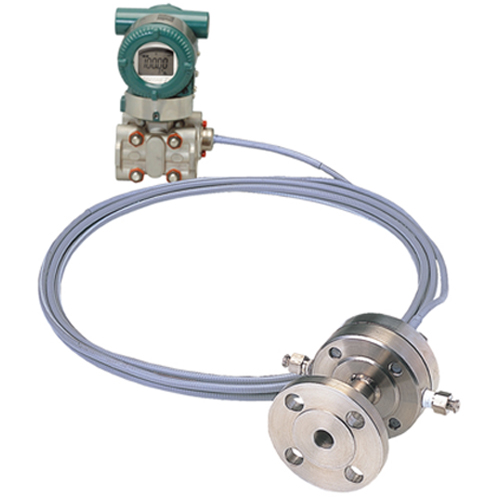

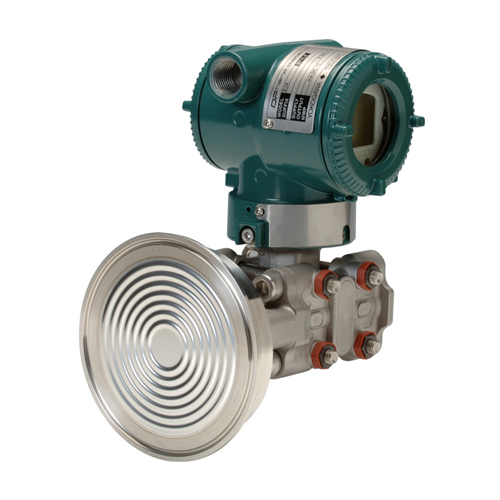

四、压力变送器：精准捕捉压力变化

压力变送器又称差压变送器，主要由压力测量元件、传感器、模块电路、显示头、表壳和过程连接器组成。它能将气体、液体等的压力信号转换为标准电信号，为指示器、报警器、记录仪等二次仪表提供数据，实现测量、指示和过程调整。

其测量原理基于集成硅压敏元件，过程压力和参考压力分别施加到硅片两端，压差会使硅片发生微小变形（位移仅为微米级）。硅片上的全动态惠斯通电桥在外部电流源驱动下，输出与压力成正比的 mV 级电压信号。由于硅材料强度优异，输出信号的线性度和稳定性很高。

这些微弱的电压信号会被发送到差分放大器，经过放大和温度漂移补偿后，通过电压电流转换变为相应的电流信号，再经非线性校正，最终生成与输入压力线性对应的标准电信号，为工业控制提供精准的压力数据。

结语

压力变送器和温度变送器虽然都是工业测量的重要设备，但在测量对象、原理和结构上各有侧重。压力变送器专注于压力测量，通过机械或电子方式感知压力变化；温度变送器则聚焦温度，利用物质的热特性实现测量。集成温度变送器以紧凑高效的特点适应特定场景，而压力变送器则凭借精准的压力感知能力在工业系统中发挥作用。明确两者的区别，才能在实际应用中各尽其用，为工业生产的稳定高效提供有力支持。
