压力变送器调试全流程指南

2025-08-21 08:58:39
本文关键字：压力变送器，压差变送器，液位变送器，电磁流量计，质量流量计，涡街流量计，液位计，上海浦卓测控技术有限公司

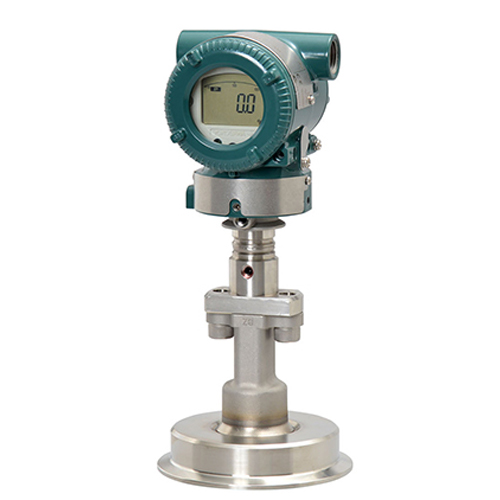

压力变送器是工业生产中保障流程安全与效率的核心设备，其调试质量直接影响测量精度与系统稳定性。以下从15 个关键环节全面解析调试流程，结合实践经验提供可操作的指导建议。

一、初步检查：基础确认与风险预判

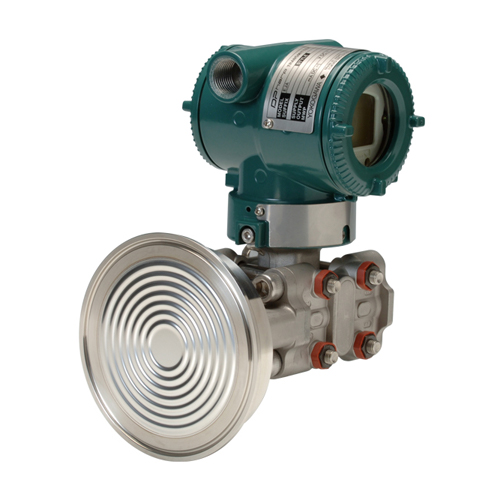

1. 外观审视
   检查变送器外壳是否存在凹痕、裂纹或锈蚀，这些损伤可能导致密封性下降或内部元件受损。重点观察传感器膜片是否平整，若有凹陷或腐蚀痕迹需及时更换。同时确保所有组件（如接线端子、过程接口）固定牢固，避免运输或安装过程中松动。

2. 型号与规格核对
   对照铭牌信息确认型号、量程范围及序列号是否与设计要求一致。例如，测量蒸汽压力需选择耐温型变送器，而腐蚀性介质需使用 316L 不锈钢材质。若铭牌信息模糊，可通过仪表数据表或制造商提供的二维码查询详细参数。

二、调试准备：工具与安全双保障

1. 专业工具筹备
   必备工具包括手持式通讯器（如 HART 协议设备）、压力校准器（精度需高于变送器 0.1 级）及数字万用表。所有校准设备需在有效期内，例如压力校准器每年需送计量机构检定一次。

2. 安全防护部署
   为调试人员配备安全帽、防化手套及护目镜，在易燃易爆区域需穿着防火服并使用防爆工具。同时在调试区域设置警示标识，隔离无关人员。

三、安全措施：风险防控与应急响应

1. 危害评估与预案制定
   分析调试环境中的潜在风险：

• 高压风险：确认管道已泄压，必要时加装压力释放阀。

• 高温风险：测量蒸汽时需等待管道冷却至 40℃以下，或使用冷凝弯隔离高温介质。

• 介质风险：若被测介质为有毒气体，需提前佩戴呼吸器并设置气体检测仪。

2. 能量隔离执行
   对关联设备实施上锁 / 挂牌（LOTO）程序：切断电源并锁定开关，关闭上下游阀门并加装盲板，使用万用表确认无残余电压或压力后挂牌警示。

四、文件收集：数据支撑与历史追溯

1. 技术文档整合
   需准备的文件包括：

• 安装图纸：确认取压点位置及导压管走向。

• 校准记录：分析历史数据判断变送器性能趋势，若发现零点漂移超过 ±0.5% FS 需重点排查。

• 仪表数据表：明确量程、输出信号类型（如 4-20mA/HART）及防爆等级。

2. 预调试清单创建
   制定包含目视检查、接线测试、校准步骤的清单，例如：

• 检查导压管长度是否≤50m，坡度是否满足液体≥1:100、气体≥1:200 的要求。

• 确认供电电压稳定在 24VDC±10% 范围内，避免波动导致信号异常。

五、安装验证：细节决定精度

1. 安装位置优化

• 垂直管道优先：减少水平安装时的沉积物堆积风险。

• 高度差控制：测量气体时变送器应高于取压点，防止冷凝液倒灌；测量液体时则相反，便于排气。

• 振动隔离：远离泵、压缩机等设备，必要时加装橡胶减振垫。

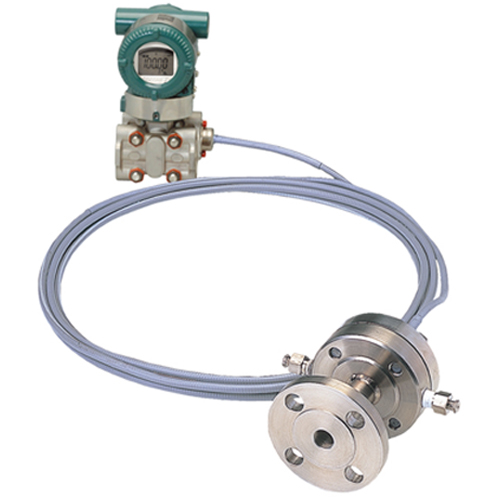

2. 导压管系统检查

• 泄漏测试：使用肥皂水涂抹接头，观察是否有气泡产生。

• 填充与排气：液体介质需确保导压管充满液体并无气穴，可通过打开平衡阀反复冲洗实现。

• 保温处理：高温介质（>60℃）需加装冷凝弯或散热片，防止变送器过热。

六、接线与电压检查：电路可靠性保障

1. 线路质量把控

• 使用双绞屏蔽电缆，屏蔽层单端接地（接变送器端），避免电磁干扰。

• 检查端子接线是否牢固，多股导线需绞紧并搪锡，防止氧化导致接触不良。

2. 供电系统验证
   用万用表测量电源电压，确保负载电阻≤500Ω（4-20mA 回路），同时检查备用电源切换功能是否正常。

七、循环检查：信号传输全链路测试

1. 模拟信号注入
   通过回路校准器向变送器输入 4mA、12mA、20mA 信号，观察控制系统显示值误差是否在 ±0.2% FS 以内。若偏差超限，需检查线路阻抗或变送器模块。

2. 通信协议测试
   连接 HART 手操器，验证设备地址、量程范围等参数是否与组态一致，同时检查诊断功能（如传感器状态报警）是否正常。

八、变送器调试：核心参数校准

1. 零点与量程调整

• 零点校准：在无压力输入时，通过手操器或电位器将输出调整为 4mA，确保环境温度稳定（±5℃内）以减少漂移。

• 量程校准：施加满量程压力（如 1MPa），调整输出至 20mA，重复校准 2-3 次直至零点与量程互不影响。

2. 线性度验证
   在 25%、50%、75% 量程点施加压力，记录输出值与理论值的偏差。例如，10MPa 量程的变送器在 5MPa 时输出应为 12mA±0.08mA，超出范围需调整线性电位器。

九、现场校准：环境适应性优化

1. 环境变量补偿

• 温度影响：若现场温度超出变送器工作范围（如 - 20℃~70℃），需启用温度补偿功能或加装隔热罩。

• 阻尼设置：根据工艺需求调整阻尼时间（0.2-1.67s），例如搅拌釜测量需设置 1s 阻尼以平滑波动。

2. 实际工况验证
   对比变送器输出与控制系统显示值，例如在控制室观察某管道压力为 8.5MPa 时，现场万用表测量电流应为 (8.5/10)×16+4=17.6mA，偏差超过 ±0.1mA 需排查导压管堵塞或变送器故障。

十、故障安全功能测试：极端场景应对

1. 模拟故障场景

• 信号丢失：断开信号线，控制系统应触发 “信号中断” 报警并切换至安全值。

• 电源故障：切断供电后，变送器应保持最后有效输出或进入预设安全状态。

2. 压力超限响应
   模拟超压（如 110% 量程），检查变送器是否触发过载保护并记录故障代码，同时验证泄压后能否自动恢复。

十一、故障排除：常见问题解决方案

1. 信号漂移处理

• 短期漂移：重新校准零点，检查环境温度是否突变。

• 长期漂移：若年漂移量超过 0.5% FS，需更换传感器膜片。

2. 导压管堵塞排查
   使用压缩空气反吹导压管，若阻力异常则拆解清洗。对于黏稠介质（如原油），建议每季度定期维护。

3. 通信故障诊断
   通过 HART 手操器读取错误代码，例如 “3201” 表示传感器故障，需更换模块；“4002” 表示组态参数冲突，需重新下载配置。

十二、系统集成测试：全局性能验证

1. 联动功能测试
   模拟工艺波动，观察压力变送器与调节阀、报警器的协同响应。例如，当压力超过高报值时，系统应自动关闭进料阀并启动声光报警。

2. 冗余系统验证
   对于关键流程（如炼油装置），需测试主备变送器的无缝切换功能，确保切换时间≤200ms 且数据无跳变。

十三、报告与移交：经验沉淀与知识传递

1. 文档标准化
   调试报告需包含：

• 关键参数记录：如校准前后的零点偏移量、线性度曲线。

• 问题处理日志：记录故障现象、原因分析及解决方案。

• 建议维护周期：根据介质特性（如腐蚀性）制定校准计划。

2. 操作培训实施
   向运维团队演示：

• 日常检查要点（如导压管排水、电源指示灯状态）。

• 简易故障排查步骤（如使用万用表快速定位线路问题）。

十四、环境监控：持续稳定性保障

1. 运行状态跟踪
   定期检查环境参数：

• 温度：确保在 - 20℃~70℃范围内，高温区域需加装风扇散热。

• 湿度：湿度 > 80% RH 时启用防潮加热器，防止电路板锈蚀。

2. 预防性维护计划

• 月度巡检：清洁外壳灰尘，检查紧固件松紧度。

• 季度校准：在工艺低负荷时段进行全量程校准，对比历史数据评估性能衰减。

十五、标准与法规合规：规避法律风险

1. 行业规范遵循
   确保符合 GB/T 28474.1-2012《工业过程测量和控制系统用压力变送器》等标准，例如绝缘电阻需≥20MΩ（500VDC 测试）。

2. 法规文件管理
   保存校准证书、防爆认证等文件至少 5 年，以备监管机构审计。对于涉及危险化学品的场景，需符合《危险化学品安全管理条例》的相关要求。

常见问题与应对策略

1. 信号波动

• 原因：电磁干扰、导压管振动。

• 解决：检查屏蔽接地，加固导压管支架。

2. 显示值跳变

• 原因：供电电压不稳、传感器老化。

• 解决：更换电源模块，测试传感器阻抗是否在规格范围内。

3. 校准后仍有偏差

• 原因：导压管填充不充分、迁移量设置错误。

• 解决：重新排气并确认迁移量（如正迁移 30kPa 时，需输入 30kPa 压力校准零点）。

通过严格执行上述 15 个步骤，可确保压力变送器在工业环境中实现**±0.1%FS**的测量精度，并将故障率降低 90% 以上。建议结合企业实际制定《压力变送器调试 SOP》，并通过数字化工具（如智能仪表管理系统）实现全生命周期管理。
