UQK-D液位浮动开关

2021/05/18 08:14:11

UQK-D液位浮动开关采用意大利原装组件生产的UQK-D液位浮动开关,是一种结构简单,价格低廉,使用方便的液位控制器,可与液泵配套、较广用于给水、排水及含腐蚀性液体的液位自动控制。...


联系浦卓

产品概述:
UQK-D液位浮动开关采用意大利原装组件生产的UQK-D液位浮动开关,是一种结构简单,价格低廉,使用方便的液位控制器,可与液泵配套、较广用于给水、排水及含腐蚀性液体的液位自动控制。

产品特点:
该产品的显著特点是性能稳定、(不因液面的波动而引起误动作)。同时它还具有无毒.
耐腐蚀、安装方便、价格低廉、使用时间长等特点。单只液位浮动开关用于排液时接黑、棕色线高液位时开关接通,低液位时开关断开;单只液位浮动开关用于供液时接黑、兰色线低液位时开关接通,高液位时开关断开

型号规格及性能:
UQK-D液位浮动开关规格

结构原理:
UQK-D液位浮动开关是利用重力与浮力的原理设计而成,结构简单而合理。主要包括浮漂体设置在浮漂体内的大容量微型开关和能将开关处于通、断状态的驱动机构,以及与开关相连的三芯连接导线分别用黑、兰、棕三色标志,其中黑兰色表示常开触输出,黑.棕色表示常闭触输出(其中黑色为公共点)

应用举例:

UQK-D液位浮动开关

UQK-D液位浮动开关

UQK-D液位浮动开关

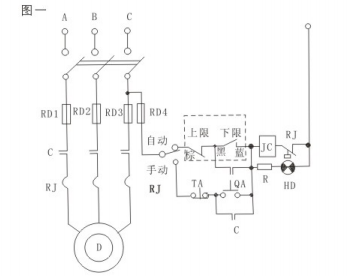

当液位控制高度范围超越单只浮动开关时,可设置2只,3只或4只浮动开关,下图为3只 液位浮动开关。液位控制电路(供参考)图一在该液位自动控制系统中用了2只UQK-D液位浮动开关,一个控制液位上限(接常闭触点黑.兰色标记线)另一个控制液位下限(接常开触点黑、棕色标记线)。
