迪尔巴流量计

2021/05/18 07:26:09

DRB型迪尔巴(Dearbar)均速流量计是利用差压原理进行流量测量,并遵循伯努力方程: Q=KxCx/DP,重复性好的一种新型插入式流量仪表。...


联系浦卓

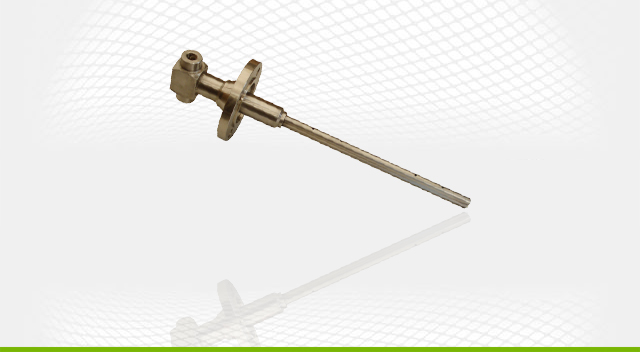

迪尔巴流量计产品展示:


迪尔巴流量计
迪尔巴流量计

产品简介
DRB型迪尔巴(Dearbar)均速流量计是利用差压原理进行流量测量,并遵循伯努力方程: Q=KxCx/DP,重复性好的一种新型插入式流量仪表。结构简单、装拆方便、压力损失小、使用及维护费用较低。在管道大干200毫米口径的情况下,均速管流量计所具有的优势比较明显。可使用于电力、冶金、石化等行业中。主要应用领域:迪尔巴( Dearbar)均速流量计适用于多种介质测量:满管、单向流动的,单相的气体、蒸汽和粘度不大于10厘泊的液体,如:电厂一、二次风测量;高炉煤气等测量;;煤气、氮气、氧气等测量;;压缩空气测量;;饱和蒸汽、高低压蒸汽测量;自来水、循环水等测量。

工作原理:
DRB迪尔巴(Dearbar)均速流量计是通过其传感探头在流体前后所产生的差压进行流量测量。当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压,根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生- -个低压分布区,低压分布区的压力略低于管道的静压。差压流体从探头流过后在探头两侧出现旋涡,并且在探头的后部产生部分真空。通过探头高压引管把高压区的平均高压传到差压仪表的正压室;通过探头低压引管把低压区的平均低压传到差压仪表的负压室。差压仪表测得平均高压与平均低压之差,经开方运算后即反映出流体平均流速的大小,平均流速与流量成正比,进而可以计算出管道中流体的体积流量或质量流量。

产品特点:
多种应用介质、用于多种流体(气、液、蒸汽),口径自38mm到1 5000mm,压力上限可达40MPa,温度上限可达550C或比较高。到要求的情况下也可保+0.1%,;
结构简单,重量轻;
安装、拆卸简便,费用低、可在线安装检修;
对直管段要求低。在直管段长度的要求相对孔板低,约为10到25倍直径;
压力损失小,不可恢复性压损为信号压损的2%~ 15%,为常用孔板流量计的不可恢复性压损,年运行费用为孔板的1/40~ 1/50;
流体系数(K)恒定、测量信号稳定、波动小;
友好人机界面,360度可旋转液晶表头;
可显示瞬时流量、累积流量、棒图百分比等。

主要指标:
适用压力:0~ 40MPa
适用温度:-180~ +550C
测量精度:土1%
重复精度:士0.1%
管道尺寸:DN38 ~ DN1 5000圆管或方管
量程比大于10: 1
流量范围测量上限和下限在探头强度和允许较小差压内选择迪尔巴( Dearbar)均速流量计测量所需Z小流速及差压。

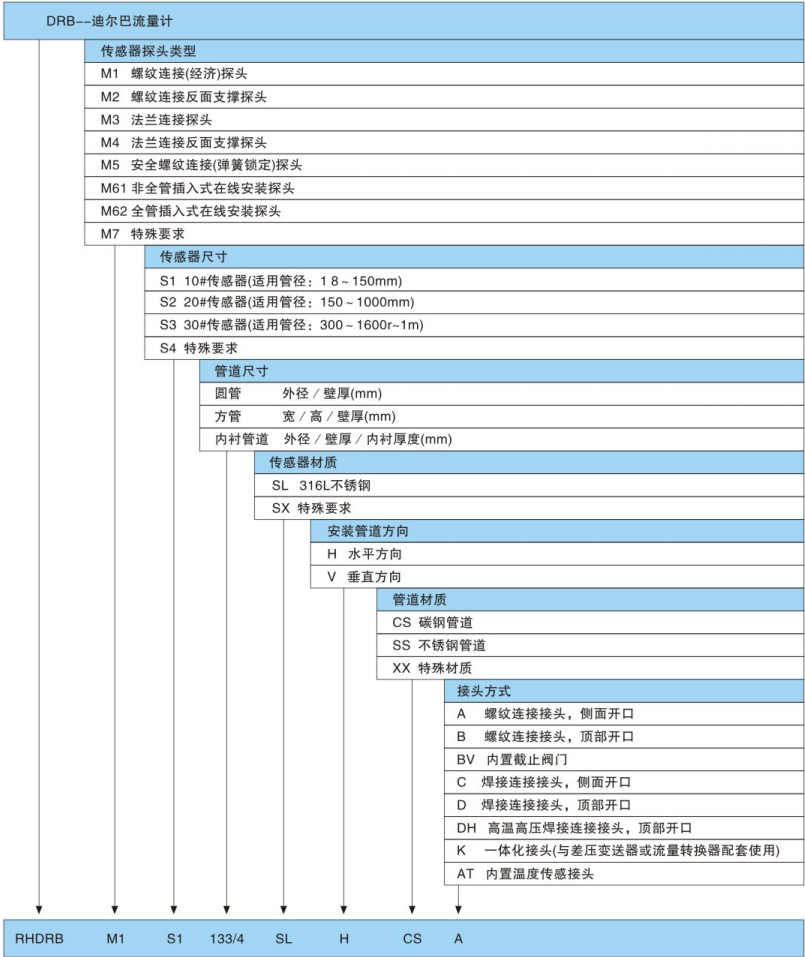

迪尔巴流量计选型:
迪尔巴流量计选型
